Nissan Ariya: Advertencia de punto ciego (BSW)

• Información básica
• Funcionamiento del sistema BSW
• Situaciones de conducción con el sistema BSW
• Inaccesibilidad temporal del sistema

Información básica

ADVERTENCIA

Ignorar las advertencias e instrucciones para el uso adecuado del sistema BSW podría causar lesiones graves o mortales.

• El sistema BSW no es un substituto para un procedimiento de conducción adecuada y no está diseñado para evitar el contacto con otros vehículos u objetos.

  Cuando cambie de carril, utilice siempre los espejos retrovisores laterales y traseros, gírese y observe en la dirección hacia la cual se desplazará el vehículo con el fin de asegurarse de que no existe peligro en los carriles.

  Nunca confíe solamente en el sistema BSW.

El sistema BSW ayuda a advertir al conductor acerca de otros vehículos en los carriles adyacentes al cambiar de carril.

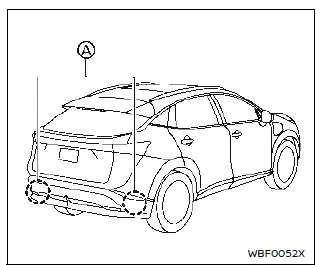

El sistema BSW utiliza sensores de radar A los cuales están instalados cerca del parachoques trasero con el fin de detectar otros vehículos ubicados en un carril adyacente.

Zona de detección

Los sensores de radar pueden detectar vehículos a cualquier lado de su vehículo dentro de la zona de detección indicada en la ilustración. Esta zona de detección inicia a partir del espejo retrovisor de su vehículo y se extiende aproximadamente 3,0 m (10 pies) detrás del parachoques trasero, y aproximadamente 3,0 m (10 pies) hacia los lados.

La zona de detección se prolonga si el vehículo ubicado en un carril adyacente se aproxima desde atrás a gran velocidad.

Funcionamiento del sistema BSW

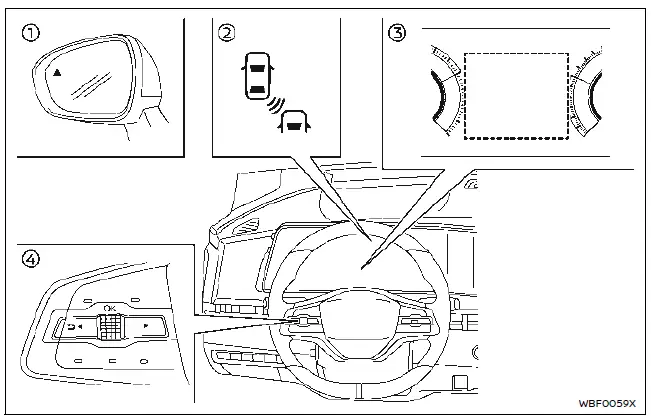

1. Luz indicadora lateral
2. Indicador BSW (en la pantalla de información del vehículo)
3. Pantalla de información del vehículo
4. Controles integrados en el volante de dirección (lado izquierdo)

El sistema BSW funciona a una velocidad superior a aproximadamente 32 km/h (20 MPH).

Si los sensores de radar detectan un vehículo en la zona de detección, la luz indicadora lateral se enciende.

Si se activa a continuación la señal direccional, el sistema emitirá una señal acústica (dos veces) y la luz indicadora lateral y el indicador BSW parpadean. La luz indicadora lateral y el indicador BSW continuarán parpadeando hasta que el vehículo detectado abandone la zona de detección.

La luz indicadora lateral se encenderá durante algunos segundos cuando el botón de encendido se coloque en la posición ON.

El brillo de la luz indicadora lateral se ajusta automáticamente dependiendo del brillo de la luz de ambiente.

Cómo habilitar/inhabilitar el sistema BSW

1. Controles integrados en el volante de dirección (lado izquierdo)
2. Pantalla de información del vehículo

Lleve a cabo los siguientes pasos para habilitar o inhabilitar el sistema BSW.

1. Pulse los botones hasta que aparezca "Ajustes" en la pantalla de información del vehículo y a continuación pulse el selector de desplazamiento.

Utilice el selector de desplazamiento para seleccionar "Asist. Conductor". A continuación pulse el selector de desplazamiento.

2. Seleccione "Punto ciego/Asist. p/ punto ciego" y pulse el selector de desplazamiento.

3. Seleccione "Adv sal carril" y pulse el selector de desplazamiento.

NOTA:

El sistema conservará los ajustes actuales en la pantalla de información del vehículo incluso al activar nuevamente el sistema EV.

Limitaciones del sistema BSW

ADVERTENCIA

Las siguientes son limitaciones de sistema para el sistema BSW. Ignorar la operación del vehículo de acuerdo con estas limitaciones del sistema podría ocasionar lesiones graves o mortales.

• El sistema BSW no puede detectar a todos los vehículos bajo todas las condiciones.
• Los sensores de radar no estarán en capacidad de detectar y activar el sistema BSW cuando determinados elementos tales como los siguientes se encuentren presentes:
  • Peatones, bicicletas, animales.
  • Vehículos tales como motocicletas, vehículos de baja altura o con gran altura de vadeo.
  • Vehículos desplazándose desde el frente.
  • Vehículos que permanecen en la zona de detección cuando se acelera desde un punto de parada.
  • Un vehículo emergente en un carril adyacente a una velocidad aproximadamente igual a la de su vehículo.
  • Un vehículo que se aproxime rápidamente desde atrás.
  • Un vehículo que sobrepase rápidamente su vehículo.
  • Un vehículo que pase rápidamente por la zona de detección.
  • Cuando sobrepase varios vehículos en una fila, los vehículos ubicados después del primer vehículo no podrán ser detectados si éstos se desplazan muy cerca el uno del otro.
• La zona de detección de los sensores de radar está diseñada básicamente para un ancho de carril estándar. Cuando conduzca en un carril más ancho, los sensores del radar no podrán detectar los vehículos del carril adyacente. Cuando conduzca en un carril estrecho, los sensores del radar podrían detectar vehículos desplazándose a la distancia de dos carriles.
• Los sensores del radar están diseñados para ignorar la mayoría de los objetos estacionarios, sin embargo, los objetos tales como barandillas, paredes, follaje y vehículos estacionados podrían detectarse ocasionalmente. Esta condición de funcionamiento es normal.
• Las siguientes condiciones podrían reducir la capacidad del radar para detectar otros vehículos:
  • Severas condiciones atmosféricas
  • Salpicaduras de carretera
  • Acumulaciones de hielo/ escarcha/suciedad en el vehículo
• No aplique etiquetas (incluyendo material transparente), no instale accesorios ni aplique pintura adicional cerca de los sensores del radar. Estas condiciones podrían reducir la capacidad del radar para detectar otros vehículos.
• No utilice el sistema BSW cuando conduzca con remolque o remolcando otro vehículo (modelos AWD). El sistema podría no funcionar correctamente.
• El ruido excesivo (por ejemplo, volumen del sistema de audio, ventanilla del vehículo abierta) interferirá con el sonido de la señal acústica, y no se escuchará.

Situaciones de conducción con el sistema BSW

Información básica

Indicador encendido

Indicador apagado

Indicador parpadeando

Ilustración 1 - Aproximación desde atrás

Aproximación desde atrás de otro vehículo

Ilustración 1: La luz indicadora lateral se enciende si un vehículo entra desde atrás en la zona de detección en un carril adyacente.

Ilustración 2 - Aproximación desde atrás

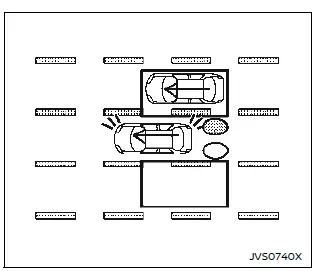

Ilustración 2: Si el conductor activa la señal direccional mientras otro vehículo se encuentra en el área de detección, a continuación el sistema emitirá una señal acústica (dos veces) y la luz indicadora lateral y el indicador BSW parpadean.

NOTA:

• Los sensores del radar no podrán detectar vehículos que se aproximen rápidamente desde atrás.
• Si el conductor activa la señal direccional antes de que un vehículo entre en la zona de detección, la luz indicadora lateral y el indicador BSW parpadearán pero no sonará la señal acústica cuando se detecte un vehículo.

Ilustración 3 - Sobrepaso de otro vehículo

Sobrepaso de otro vehículo

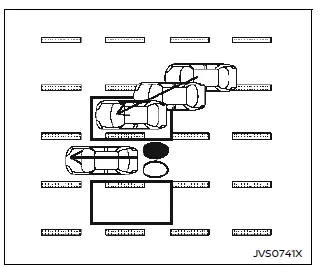

Ilustración 3: La luz indicadora lateral se enciende al sobrepasar un vehículo permaneciendo éste en el área de detección durante aproximadamente 2 segundos.

Ilustración 4 - Sobrepaso de otro vehículo

Ilustración 4: Si el conductor activa la señal direccional mientras otro vehículo se encuentra en el área de detección, a continuación el sistema emitirá una señal acústica (dos veces) y la luz indicadora lateral y el indicador BSW parpadean.

NOTA:

• Cuando sobrepase varios vehículos en una fila, los vehículos ubicados después del primer vehículo no podrán ser detectados si éstos se desplazan muy cerca el uno del otro.
• Los sensores del radar no podrán detectar vehículos que se desplazan lentamente al ser sobrepasados rápidamente.
• Si el conductor activa la señal direccional antes de que un vehículo entre en la zona de detección, la luz indicadora lateral y el indicador BSW parpadearán pero no sonará la señal acústica cuando se detecte un vehículo.

Ilustración 5 - Entrada desde la parte lateral

Entrada desde la parte lateral

Ilustración 5: La luz indicadora lateral se enciende si un vehículo entra a la zona de detección desde cualquier costado.

Ilustración 6 - Entrada desde la parte lateral

Ilustración 6: Si el conductor activa la señal direccional mientras otro vehículo se encuentra en el área de detección, a continuación el sistema emitirá una señal acústica (dos veces) y la luz indicadora lateral y el indicador BSW parpadean.

NOTA:

• Los sensores del radar no podrán detectar a un vehículo que se desplace a una velocidad muy similar a la de su vehículo cuando entre en la zona de detección.
• Si el conductor activa la señal direccional antes de que un vehículo entre en la zona de detección, la luz indicadora lateral y el indicador BSW parpadearán pero no sonará la señal acústica cuando se detecte un vehículo.

Inaccesibilidad temporal del sistema

Si se detecta algún obstáculo en el radar, el sistema BSW se desactivará automáticamente y aparecerá el mensaje de advertencia "No disponible Radar Lateral Obstruido" en la pantalla de información del vehículo.

El sistema no estará disponible hasta que desaparezcan dichas condiciones.

Los sensores del radar podrían bloquearse a causa de condiciones atmosféricas momentáneas tales como nieve, un riego de agua, llovizna o niebla. La condición de bloqueo también podría originarse a causa de objetos tales como hielo, escarcha o suciedades que obstaculicen los sensores de radar.

NOTA:

Si el sistema BSW suspende el funcionamiento, también dejará de funcionar el sistema de Intervención Inteligente de Punto Ciego y el sistema de alerta de tráfico cruzado trasero (RCTA).

Acción a llevar a cabo:

Cuando desaparezcan las anteriores condiciones, el sistema se repondrá automáticamente.

Funcionamiento incorrecto del sistema

Cuando el sistema BSW funciona incorrectamente, se desactivará automáticamente y aparecerá el mensaje de advertencia "Avería ver Manual Usuario" en la pantalla de información del vehículo.

NOTA:

Si el sistema BSW suspende el funcionamiento, también dejará de funcionar el sistema de Intervención Inteligente de Punto Ciego y el sistema de alerta de tráfico cruzado trasero (RCTA).

Acción a llevar a cabo:

Detenga el vehículo en un lugar seguro, desactive el sistema EV y actívelo nuevamente.

Si el mensaje sigue apareciendo, haga inspeccionar el sistema BSW. Se recomienda consultar a un concesionario certificado NISSAN ARIYA para este servicio.

Mantenimiento del sistema

Información básica

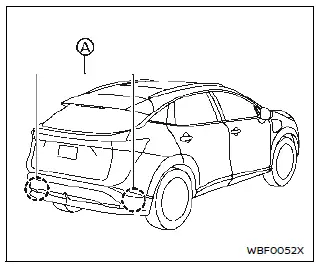

Los dos sensores de radar A para el sistema BSW se encuentran ubicados cerca al parachoques trasero. Mantenga siempre limpia el área cercana a los sensores del radar.

Los sensores del radar podrían bloquearse a causa de condiciones atmosféricas momentáneas tales como nieve, un riego de agua, llovizna o niebla.

La condición de bloqueo también podría originarse a causa de objetos tales como hielo, escarcha o suciedades que obstaculicen los sensores de radar.

Inspeccione y retire los objetos que obstaculizan el área alrededor de los sensores de radar.

No aplique etiquetas (incluyendo material transparente), no instale accesorios ni aplique pintura adicional cerca de los sensores del radar.

No golpee ni dañe la zona alrededor de los sensores del radar.

Consulte a un concesionario certificado NISSAN ARIYA u otro taller de reparaciones autorizado si el área alrededor de los sensores del radar se daña a causa de una colisión.

Precauciones acerca de la reparación del parachoques

Cuando se repare el parachoques se deberán tener precauciones debido a que los sensores de radar están instalados en el parachoques.

El sensor de radar detecta objetos emitiendo una señal de radar y midiendo posteriormente su reflejo.

ADVERTENCIA

Si se lleva a cabo una reparación inadecuada en el parachoques (por ejemplo, aplicación de masilla hecha de diferentes materiales, repintado, etc.), la señal de radar podría debilitarse o impedirse su funcionamiento adecuado. Esto podría hacer que el sensor de radar no detecte correctamente los objetos. Una reparación inadecuada podría resultar en lesiones personales graves. Si es necesario reparar el parachoques, se recomienda consultar a un concesionario certificado NISSAN ARIYA para solicitar este servicio.

Declaración de frecuencia de radio

NOTA:

Advertencia de la FCC:

Para EE. UU.:

Este dispositivo cumple con la cláusula 15 de normas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe asimilar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.

NOTA:

Los cambios o modificaciones que no hayan sido expresamente aprobadas por las partes responsables del cumplimiento podrían anular la autorización del usuario para utilizar el equipo.

Para Canadá:

Este dispositivo contiene transmisor( es)/receptor(es) que cumple(n) con los RSS(s) exentos de licencias de Canadá para Innovación, ciencia y desarrollo económico. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias. (2) Este dispositivo debe aceptar cualquier interferencia, inclusive las que puedan provocar un funcionamiento no deseado del dispositivo.
