Nissan Ariya: Sistema sonar

Información básica

El sistema sonar emite un tono para informar al conductor acerca de obstáculos cerca del parachoques.

Cuando el sistema sonar esté activado, la vista del sonar aparecerá automáticamente en la pantalla de información del vehículo y en la pantalla central.

ADVERTENCIA

• El sistema sonar representa una comodidad pero no es un sustituto para estacionamiento adecuado.
• El conductor siempre es el responsable de la seguridad durante el estacionamiento y en otras maniobras. Observe siempre alrededor y compruebe que se puede proceder de manera segura antes de estacionar.
  • Si existen dudas acerca de la existencia de obstáculos en el entorno del trayecto del área de estacionamiento y/o del área de estacionamiento en sí, detenga inmediatamente el vehículo y compruebe el entorno.
  • El sistema sonar está concebido como una ayuda para estacionar y para utilizarse en conjunto con los espejos retrovisores interiores y exteriores.
• Lea y comprenda las limitaciones del sistema sonar según se especifica en esta sección. Los colores del indicador de sonar indican diferentes distancias al objeto.
• Las inclemencias del tiempo o las fuentes ultrasónicas tales como túneles de lavado automáticos, los frenos de aire a presión de un camión o un taladro neumático podrían afectar el funcionamiento del sistema; esto podría incluir la reducción en el rendimiento o una falsa activación.
• El sistema sonar está diseñado como una ayuda para el conductor para detectar objetos inmóviles de gran tamaño con el fin de evitar daños al vehículo.
• El sistema sonar no está diseñado para evitar el contacto con objetos pequeños o en movimiento.

  Realice siempre movimientos lentos. El sistema no detectará objetos de pequeño tamaño debajo del parachoques, y no puede detectar objetos cercanos al parachoques u objetos que se encuentren en el piso.

• El sistema sonar podría no detectar los siguientes objetos: objetos esponjosos como la nieve, ropa, algodón, lana de vidrio, etc.; objetos delgado tales como sogas, alambres y cadenas, etc.; u objetos en forma de cuña.

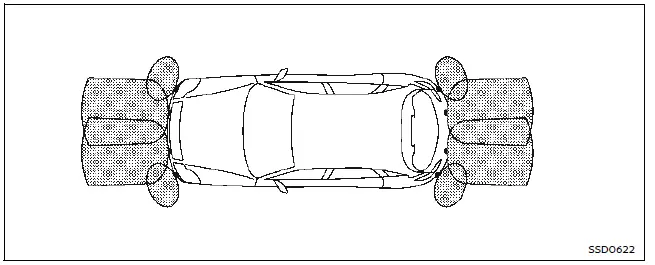

• Los sensores sonar delantero y trasero detectan la distancia entre el vehículo y el obstáculo detectando la onda de sonido reflejada desde la superficie del obstáculo. El sensor (sonar) podría no detectar objetos adecuadamente cuando exista algún sonido tal como de una bocina, o una fuente ultrasónica (tal como el sonar de otros vehículos) alrededor del vehículo.
• El sistema sonar podría detectar algunos tipos de bordillos.

Si su vehículo se ve afectado por daños en la superficie del parachoques, quedando el parachoques desalineado o doblado, el área de percepción podría quedar alterada causando así medidas de obstáculos erróneas o falsas alarmas.

PRECAUCIÓN

• El ruido excesivo (por ejemplo, volumen del sistema de audio o una ventanilla del vehículo abierta) interferirá con el tono, y no se escuchará.
• Mantenga los sensores sonar (localizados en la superficie del parachoques) libres de nieve, hielo y grandes acumulaciones de suciedades. No limpie los sensores sonar con objetos punzantes. Si los sensores se encuentran cubiertos, la precisión de la función del sonar será disminuida.

Funcionamiento del sistema

El sistema informa por medio de una señal audiovisual acerca de obstáculos ubicados adelante cuando la palanca de cambios está en la posición "D" (conducción normal) y de obstáculos ubicados adelante y atrás cuando la palanca de cambios está en la posición "R" (marcha atrás).

El sistema se desactiva a velocidades superiores a 10 km/h (6 MPH). Se reactiva a velocidades inferiores.

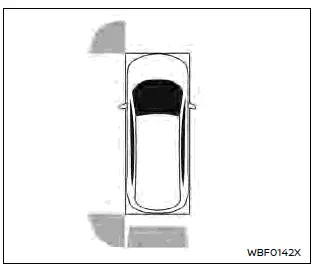

El tono intermitente se detendrá después de 3 segundos cuando un obstáculo se detecte solamente por medio del sensor de esquina y la distancia no cambie. El tono se detendrá a medida que el obstáculo se aleja del vehículo.

Cuando se detecte el objeto, el indicador (verde) aparecerá, parpadeará, y el tono sonará intermitentemente. Cuando el vehículo se acerque más al objeto, el color del indicador cambia a amarillo y el índice de parpadeo aumenta. Cuando el vehículo está demasiado cerca al objeto, el indicador deja de parpadear, cambia a color rojo y el tono suena de manera constante.

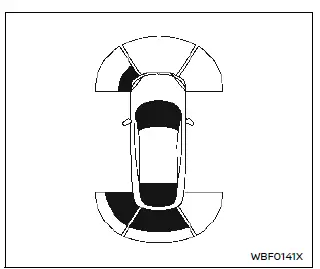

Cuando el vehículo se desplaza más cerca a un obstáculo, el indicador de sonar (área detectada) aparece en la pantalla de información del vehículo.

El indicador de sonar también aparece en la vista de la cámara en la pantalla central.

Cómo habilitar/inhabilitar el sistema sonar

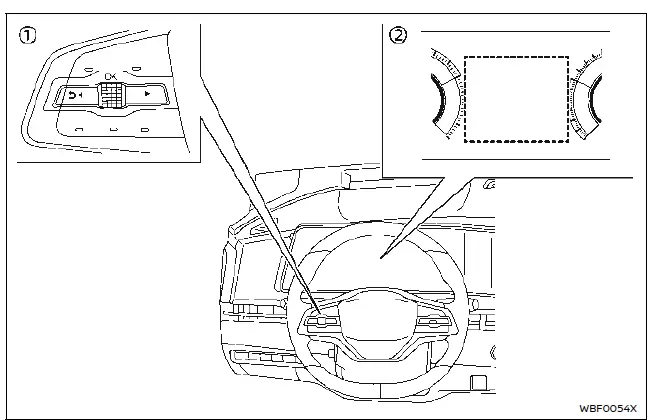

1. Control integrado en el volante de dirección (lado izquierdo)
2. Pantalla de información del vehículo

El sistema se activa automáticamente cuando el botón de encendido esté en la posición ON y la palanca de cambios se encuentre en la posición D (conducción normal) o R (reversa).

NOTA:

Cuando la palanca de cambios esté en la posición R (reversa) estando visualizada la pantalla [Asist estac.] en la pantalla de información del vehículo, el sistema sonar se podrá inhabilitar temporalmente pulsando el selector de desplazamiento ubicado en el volante de dirección

Lleve a cabo los siguientes pasos para configurar la función del sistema sonar.

1. Pulse los botones hasta que aparezca "Ajustes" en la pantalla de información del vehículo y a continuación pulse el selector de desplazamiento.

Utilice el selector de desplazamiento para seleccionar "Asist. Conductor". A continuación pulse el selector de desplazamiento.

2. Seleccione "Asist estac." y pulse el selector de desplazamiento.

3. Utilice el selector de desplazamiento para navegar en el menú y seleccionar o cambiar un elemento:

• Sonar delantero
  • Ajusta en ON/OFF los sensores sonar delanteros
• Sonar trasero
  • Ajusta en ON/OFF los sensores sonar traseros

NOTA:

Al inhabilitar el Sonar trasero no se inhabilitará automáticamente el Frenado automático trasero (RAB).

Para activar/desactivar RAB, consulte "Cómo habilitar/inhabilitar el frenado automático trasero".

• Distancia de sonar
  • Cambia la distancia de detección del sensor sonar a "Lejos", "Medio" o "Cerca"
• Mostrar auto. Sonar
  • Muestra la pantalla de sonar en la pantalla de información del vehículo al activarse el sonar
• Volumen de sonar
  • Cambia el volumen del sonido de tono a "Alto", "Medio" o "Bajo"

Limitaciones del sistema sonar

ADVERTENCIA

Las siguientes son limitaciones de sistema para el sistema sonar. Ignorar la operación del vehículo de acuerdo con estas limitaciones del sistema podría ocasionar lesiones graves o mortales.

• Lea y comprenda las limitaciones del sistema sonar según se especifica en esta sección. La inclemencia del tiempo podría afectar la función del sistema sonar incluyendo el rendimiento bajo de sus funciones o una activación falsa.
• El sistema sonar se desactiva a velocidades superiores a 10 km/h (6 MPH). Se reactiva a velocidades inferiores.
• Las inclemencias del tiempo o las fuentes ultrasónicas tales como túneles de lavado automáticos, los frenos de aire a presión de un camión o un taladro neumático podrían afectar el funcionamiento del sistema sonar; esto podría incluir la reducción en el rendimiento o una falsa activación.
• El sistema sonar no está diseñado para evitar el contacto con objetos pequeños o en movimiento.

  Realice siempre movimientos lentos. El sistema no detectará objetos pequeños debajo del parachoques o en el piso.

• El sistema sonar podría no detectar los siguientes objetos: objetos esponjosos como la nieve, ropa, algodón, lana de vidrio, etc.; objetos delgado tales como sogas, alambres y cadenas, etc.; u objetos en forma de cuña, objetos con forma compleja u objetos múltiples cercanos.
• El sistema sonar no puede detectar objetos a velocidades superiores a 5 km/h (3 MPH) y no puede detectar determinados objetos angulares o en movimiento.
• El sistema sonar podría no detectar los siguientes objetos:
  • Peatones aproximándose al vehículo desde los costados
  • Objetos ubicados al lado del vehículo
• El sistema sonar podría no funcionar bajo las siguientes condiciones:
  • Cuando se adhiere lluvia, nieve, hielo, suciedad, etc., a los sensores sonar.
  • Cuando se escucha un sonido fuerte en el área alrededor del vehículo.
  • Cuando la superficie del obstáculo es diagonal con respecto a la parte delantera o trasera del vehículo.
  • Cuando el sistema sonar o el área alrededor del sensor es extremadamente caliente o fría.
• El sistema sonar podría funcionar involuntariamente bajo las siguientes condiciones:
  • Cuando existe hierba de gran tamaño en el área alrededor del vehículo.
  • Cuando existe una estructura (por ejemplo, una pared, un equipamiento de peaje, un túnel estrecho o una puerta de área de estacionamiento) cerca a la parte lateral del vehículo.
  • Cuando existen baches, protuberancias o cubiertas de alcantarilla en la superficie de la carretera.
  • Cuando el vehículo se conduce a través de banderas o cortinas.
  • Cuando existe acumulación de nieve o hielo detrás del vehículo.
  • Cuando se conduce en una pendiente empinada.

Inaccesibilidad temporal del sistema

El sistema se desactivará automáticamente cuando se detecte que el sonar está obstaculizado.

El sistema no estará disponible hasta que desaparezcan dichas condiciones.

Los sensores del sonar podrían bloquearse a causa de condiciones atmosféricas momentáneas tales como un riego de agua, llovizna o niebla. La condición de bloqueo también podría originarse a causa de objetos tales como hielo, escarcha o suciedades que obstaculicen los sensores del sonar.

Acción a llevar a cabo:

Cuando desaparezcan las anteriores condiciones, el sistema se repondrá automáticamente.

Mantenimiento del sistema

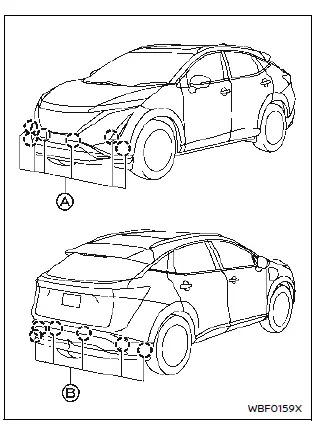

Los sensores sonar A y B (8 o 12) están ubicados en el parachoques delantero y trasero.

• Mantenga siempre limpia el área cercana a los sensores del sonar.
• Si los sensores sonar se encuentran sucios, limpie con un paño suave teniendo cuidado de no dañarlos.
• Los sensores del sonar podrían bloquearse a causa de condiciones atmosféricas momentáneas tales como un riego de agua, llovizna o niebla. La condición de bloqueo también podría originarse a causa de objetos tales como hielo, escarcha o suciedades que obstaculicen los sensores del sonar. Inspeccione y retire los objetos que obstaculizan el área alrededor de los sensores de sonar.
• No exponga a fuertes impactos el área alrededor de los sensores sonar. De igual manera, no extraiga ni desmonte los sensores sonar. Si los sensores sonar y su área periférica se deforma en caso de un accidente, etc., solicite la inspección de los sensores sonar. Se recomienda consultar a un concesionario certificado NISSAN ARIYA para este servicio.
• No aplique etiquetas (incluyendo material transparente), no instale accesorios ni aplique pintura adicional en los sensores del sonar y sus áreas circundantes. Esto podría causar un funcionamiento incorrecto o un accionamiento inadecuado.
• Cuando lave el vehículo utilizando un dispositivo de lavado a alta presión, no aplique la presión de lavado directamente sobre los sensores sonar. Esto podría causar un funcionamiento incorrecto de los sensores sonar.
