Sistema de control de presión de neumáticos (TPMS)
Este vehículo está equipado con sistema de control de presión de los neumáticos (TPMS). Este sistema controla la presión de todos los neumáticos. Cuando se enciende el testigo de baja presión de los neumáticos y se visualiza el mensaje de advertencia "Presión neumáticos baja." en la pantalla de información del vehículo, quiere decir que uno o varios neumáticos están notablemente desinflados. Si se conduce el vehículo con una presión baja de neumáticos, el TPMS se activará y le avisará a través del testigo de presión baja de neumáticos. Este sistema sólo se activará cuando el vehículo se conduzca a velocidades superiores a 25 km/h (16 MPH).
ADVERTENCIA
Ajuste la presión de los neumáticos a la presión recomendada en frío (COLD) indicada en la etiqueta de información de neumático y carga para ajustar en OFF el testigo de presión baja de neumáticos. Si la luz permanece encendida mientras conduce después de ajustar la presión de los neumáticos, algún neumático podría estar desinflado.
Si existe algún neumático desinflado, repárelo con el equipo de emergencia para reparación de neumáticos pinchados tan pronto como sea posible.
Otro tipo de sellador podría dañar el sellador del vástago de la válvula causando así la pérdida de presión de aire del neumático. Se recomienda consultar a un concesionario certificado NISSAN ARIYA tan pronto como sea posible después de utilizar el sellador para reparación del neumático.
PRECAUCIÓN
Podría provocar una mala recepción de las señales provenientes de los sensores de presión de los neumáticos y un funcionamiento incorrecto del sistema TPMS.
Algunos dispositivos y transmisores pueden interferir temporalmente con el funcionamiento del sistema TPMS y hacer que se encienda la luz indicadora TPMS.
Algunos ejemplos son:
Los sensores TPMS son reutilizables.
Reparación de un neumático desinflado
Información básica
ADVERTENCIA
Otro tipo de sellador podría dañar la junta del vástago de la válvula, causando así la pérdida de presión de aire del neumático.
Este vehículo no dispone de neumático de repuesto. El equipo de emergencia para reparación de neumáticos pinchados (sellador de emergencia para neumáticos genuino NISSAN) se proporciona junto con el vehículo a cambio de un neumático de repuesto. Se puede usar para reparar temporalmente pinchazos leves.
Si es posible, haga que le remolquen el vehículo hasta un lugar donde le puedan reparar o cambiar el neumático pinchado.
Usar el equipo de emergencia para reparación de neumáticos pinchados puede causar averías en el sensor de presión del neumático y hacer que se encienda el testigo de baja presión de inflado de los neumáticos.
PRECAUCIÓN
No lo utilice en otros vehículos.
Si tiene un neumático desinflado, siga las instrucciones siguientes.
Parada del vehículo
ADVERTENCIA
1. Lleve el vehículo con seguridad a un sitio apartado del tráfico fuera de la carretera.
2. Encienda las luces indicadoras intermitentes de emergencia.
3. Estacione sobre una superficie nivelada.
4. Aplique el freno de estacionamiento.
5. Pulse el botón de estacionamiento para engranar la posición "P" (estacionamiento).
6. Desactive el sistema EV
7. Abra el capó e instale el triángulo de advertencia (si está disponible):
8. Asegúrese de que todos los pasajeros salgan del vehículo y déjelos en un lugar seguro, lejos de cualquier otro tráfico y del vehículo.
Acceder al equipo de emergencia para reparación de neumáticos pinchados

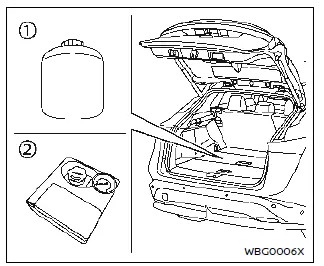

Retire el equipo de emergencia para reparación de neumáticos pinchados del área de almacenamiento debajo del tablero del piso para equipajes. El equipo de reparación consta de los siguientes elementos:
*: La forma del compresor podrá diferir de acuerdo al modelo.
Antes de utilizar el equipo de emergencia para reparación de neumáticos pinchados
Reparar el neumático
ADVERTENCIA
Respete las siguientes precauciones cuando use el equipo de emergencia para reparación de neumáticos pinchados.
Beba inmediatamente tanta agua como sea posible y busque asistencia médica urgentemente.
Haga que le cambien el sensor de presión del neumático lo antes posible.
1. Retire la etiqueta de restricción de velocidad ubicada en el compresor de aire*, a continuación, colóquela en un lugar donde el conductor pueda verla durante la conducción.
*: La forma del compresor podrá diferir de acuerdo al modelo.
PRECAUCIÓN

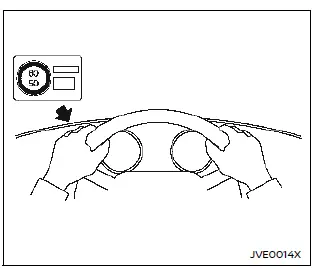

No coloque la etiqueta de restricción de velocidad en la almohadilla del volante de dirección, en el velocímetro o en los lugares destinados a los testigos.

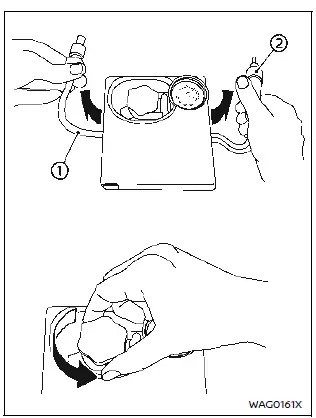

2. Saque el manguito 1 y el enchufe 2 del compresor de aire. Retire el tapón del soporte para botellas del compresor de aire.

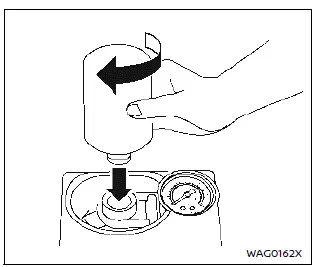

3. Retire el tapón de la botella de sellador de neumáticos y enrosque la botella hacia la derecha en el soporte para botellas. (Deje el precinto de la botella intacto. Al enroscar la botella en el soporte para botellas abrirá el precinto).
4. Retire el tapón de la válvula del neumático en el neumático pinchado.

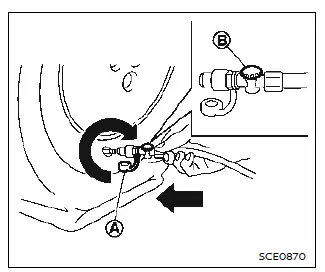

5. Retire el tapón protector A del manguito y enrosque firmemente el manguito en la válvula del neumático.
Asegúrese de que la válvula de liberación de presión B está firmemente apretada. Asegúrese de que el interruptor del compresor de aire está en la posición OFF (O) e introduzca el enchufe en la toma de corriente del vehículo.
6. Coloque el botón de encendido en la posición "ON". A continuación ponga el interruptor del compresor en la posición ON (−), e infle el neumático de acuerdo a la presión especificada en la etiqueta de información de neumáticos y carga fijada en el montante central del lado del conductor si es posible, o a un mínimo de 180 kPa (26 lb/pulg.2). Apague el compresor de aire brevemente para comprobar la presión del neumático con un manómetro.
Si el neumático está inflado a una presión más elevada de la especificada, ajuste la presión del neumático liberando aire con la válvula de liberación de presión. La presión de neumáticos en frío está indicada en la etiqueta de información de neumáticos y carga fijada en el pilar central del lado del conductor.
PRECAUCIÓN
Generalmente, la presión descenderá en aproximadamente 30 segundos.
Si la presión del neumático no alcanza la presión de 180 kPa (26 lb/pulg.2) dentro de un periodo de tiempo de 10 minutos, el neumático podría presentar graves daños y por consiguiente el neumático no podrá repararse con este equipo para reparación de neumáticos pinchados. Le recomendamos ponerse en contacto con un concesionario certificado NISSAN ARIYA.
7. Cuando la presión del neumático esté llegando a la presión especificada o esté en el mínimo de 180 kPa (26 lb/ pulg.2), apague el compresor. Retire el enchufe de la toma de corriente y retire rápidamente el manguito de la válvula del neumático. Coloque el tapón de protección y el tapón de la válvula.
PRECAUCIÓN
Deje la botella de sellador para neumáticos en el soporte para botellas para evitar que se derrame el sellador.
8. Conduzca inmediatamente el vehículo durante 10 minutos o 3 km (2 millas) a una velocidad de 80 km/h (50 MPH) o menos.
9. Después de conducir, asegúrese de que el interruptor del compresor de aire está en la posición OFF (O) y, a continuación, enrosque con seguridad el manguito en la válvula del neumático.
Compruebe la presión del neumático con el manómetro.
Si la presión del neumático es inferior a 130 kPa (19 lb/pulg.2):
El neumático no podrá repararse con este equipo para reparación de neumáticos pinchados. Le recomendamos ponerse en contacto con un concesionario certificado NISSAN ARIYA.
Si la presión del neumático es de 130 kPa (19 lb/pulg.2) o más pero menos que la presión especificada:
Coloque el interruptor del compresor en la posición ON (−) e infle el neumático a la presión especificada. A continuación repita el procedimiento a partir del paso 8.
Si la presión disminuye nuevamente, el neumático no podrá repararse con este equipo para reparación de neumáticos pinchados. Le recomendamos ponerse en contacto con un concesionario certificado NISSAN ARIYA.
Cuando la presión del neumático
corresponde a la presión especificada: La reparación temporal ha finalizado.
Se recomienda consultar con un concesionario certificado NISSAN ARIYA tan pronto como sea posible para la reparación/ cambio del neumático.
PRECAUCIÓN
No reutilice la botella del sellador para neumáticos ni el manguito.
Se recomienda ponerse en contacto con un concesionario certificado NISSAN ARIYA para adquirir una nueva botella de sellador para neumáticos y un nuevo manguito.
Después de reparar el neumático
Se recomienda consultar con un concesionario certificado NISSAN ARIYA tan pronto como sea posible para la reparación/ cambio del neumático.
Elevación del vehículo con el gato y reemplazo de neumáticos
Información básica
Esta sección proporciona información acerca de los procedimientos para elevar el vehículo con el gato y reemplazar los neumáticos.
Podrá repararse temporalmente un neumático pinchado levemente utilizando el equipo de emergencia para reparación de neumáticos pinchados.
ADVERTENCIA
Preparación de herramientas

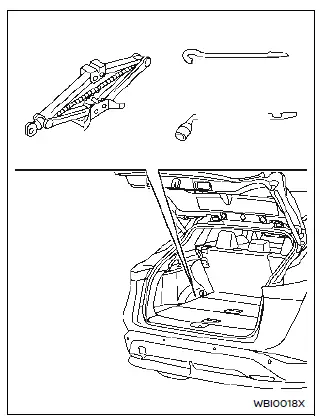

Abra el portón levadizo. Levante el tablero del piso para equipajes. Saque las herramientas del gato.
El gato, el vástago del gato y la llave para tuercas de rueda no se proporcionan como equipo estándar con este vehículo. Se recomienda ponerse en contacto con un concesionario certificado NISSAN ARIYA para conocer acerca de la adquisición de las herramientas.
PRECAUCIÓN
No toque directamente el metal del piso. Si lo hace, podría causarle quemaduras.
Bloqueo de las ruedas
ADVERTENCIA
Asegúrese de calzar la rueda apropiada para evitar que el vehículo pudiera moverse y causar lesiones personales.

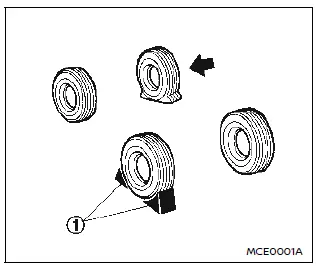

Ponga bloques de seguridad adecuados
1 en la parte anterior y posterior de las
ruedas diagonalmente opuestas al neumático
desinflado
para evitar que el
vehículo se mueva cuando esté sobre el
gato.
Desmontaje del neumático
Desmontaje de la cubierta central de la rueda (modelos con ruedas de 20 pulg.):
ADVERTENCIA
Nunca utilice sus manos para desmontar el tapacubos. Esto podría causar lesiones personales.

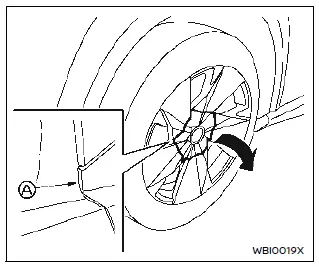

Para desmontar la cubierta central de la rueda, introduzca una herramienta adecuada en el punto A y saque la cubierta haciendo palanca.
Coloque un trapo entre la rueda y una herramienta para evitar daños en la rueda y el tapacubos.
PRECAUCIÓN
No desmonte piezas plásticas en la rueda diferentes a la cubierta central.
De lo contrario las piezas plásticas y la rueda podrían dañarse.
Elevación del vehículo con el gato:
ADVERTENCIA
Lea cuidadosamente la etiqueta de precaución pegada en el cuerpo del gato y las siguientes instrucciones.

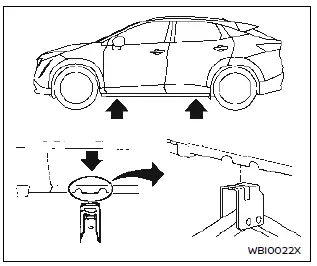

Puntos de elevación
1. Coloque el gato justo debajo de los puntos de elevación como se indica en la ilustración de modo que la parte superior del gato haga contacto con el punto de elevación. Alinee la cabeza del gato con las dos muescas en la parte delantera o trasera tal como se indica. De igual manera haga coincidir la ranura en la parte superior del gato entre las muescas tal como se indica.
El gato se debe utilizar en suelo firme y nivelado.
2. Afloje las tuercas de la rueda una o dos vueltas girándolas a la izquierda con la llave para tuercas de ruedas. No quite las tuercas de la rueda hasta que el neumático esté suspendido sobre el suelo.

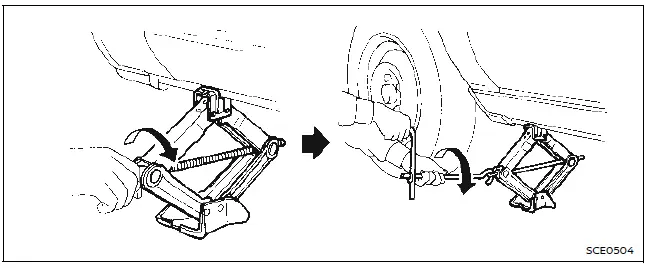

3. Para elevar el vehículo, sostenga firmemente la palanca del gato y la varilla con ambas manos tal como se indica anteriormente. Eleve cuidadosamente el vehículo hasta que el neumático deje de hacer contacto con el suelo. Quite las tuercas y luego desmonte el neumático.
Instalación del neumático
ADVERTENCIA
1. Limpie el barro y la suciedad de la superficie existente entre la rueda y el cubo.
2. Ponga cuidadosamente el neumático y apriete las tuercas de la rueda con la mano. Compruebe que todas las tuercas de las ruedas están en contacto horizontalmente con la superficie de la rueda.
3. Con la llave de tuercas de las ruedas, apriete más de 2 veces las tuercas de la rueda alternada y uniformemente en la secuencia ilustrada (1 a 5), hasta que estén bien apretadas.
4. Baje lentamente el vehículo hasta que el neumático se ponga en contacto con el suelo.
5. Apriete todas las tuercas de la rueda firmemente, con la llave de tuercas de la rueda, según se indica en la ilustración.
6. Baje completamente el vehículo.
Apriete las tuercas de las ruedas al par especificado con una llave dinamométrica tan pronto como sea posible.
Par de apriete de las tuercas de las ruedas:
108 N·m (80 lb-pie)
Las tuercas de las ruedas se deben mantener siempre ajustadas según la especificación. Se recomienda que las tuercas de las ruedas sean ajustadas según la especificación en cada intervalo de lubricación.
Esto es debido a que el neumático se presuriza a medida que la temperatura del neumático aumenta. Esto no indica ningún funcionamiento incorrecto del sistema.

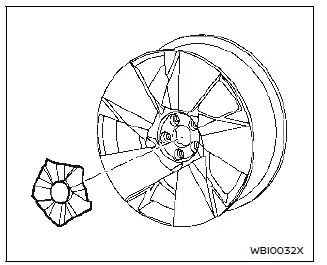

Instalación de la cubierta central de la rueda (modelos con ruedas de 20 pulg.):
1. Alinee la muesca B en la rueda con el pasador contra giro C en la cubierta.
2. Empuje la superficie de la cubierta perpendicularmente con la palma de su mano.
Almacenaje del neumático dañado y de herramientas
ADVERTENCIA
Asegúrese de que el neumático, el gato y las herramientas utilizadas sean almacenadas correctamente después de su uso. Dichos artículos se convierten en peligrosos proyectiles en un accidente o al frenar bruscamente.
1. Guarde con seguridad en el área de almacenamiento el neumático dañado, el gato y las herramientas utilizadas.
2. Coloque nuevamente el tablero del piso para equipajes.
3. Cierre el portón levadizo.
