Nissan Ariya: Arranque con batería auxiliar

Para iniciar el sistema EV (vehículo eléctrico) con una batería auxiliar, se deberán seguir las instrucciones y precauciones indicadas a continuación.

El arranque con batería auxiliar transmite potencia al sistema de 12 voltios permitiendo el funcionamiento del sistema eléctrico. El sistema eléctrico deberá estar funcionando para permitir que se lleve a cabo la carga de la batería Li-ion. El arranque con batería auxiliar no carga la batería Li-ion. La batería Li-ion deberá cargarse antes de conducir el vehículo.

ADVERTENCIA

• Un arranque con batería auxiliar hecho incorrectamente puede causar la explosión de la batería de 12 voltios. La explosión de la batería de 12 voltios podría causar graves lesiones o la muerte.

  También podría causar daños al vehículo. Asegúrese de seguir las instrucciones brindadas en esta sección.

• Siempre hay gas hidrógeno presente en las cercanías de la batería de 12 voltios. No acerque materiales que desprendan llamas o chispas a la batería de 12 voltios.
• Utilice protección ocular adecuada y quítese anillos, brazaletes y cualquier otra alhaja cuando deba trabajar con o cerca de una batería de 12 voltios.
• Nunca se recline sobre la batería de 12 voltios cuando arranque con batería auxiliar.
• Nunca permita que el fluido de batería entre en contacto con los ojos, piel, ropas o las superficies pintadas del vehículo. El líquido de la batería es un ácido sulfúrico corrosivo que causa graves quemaduras. Si el fluido entra en contacto con algo, lave inmediatamente el área contactada con mucha agua.
• Mantenga la batería de 12 voltios fuera del alcance de los niños.
• La batería reforzadora debe ser de 12 voltios. El empleo de una batería de voltaje incorrecto puede dañar su vehículo.
• Nunca trate de arrancar auxiliarmente una batería congelada.

  Podría explotar y causar graves lesiones.

• Su vehículo dispone de un ventilador automático de enfriamiento.

  Este podría activarse en cualquier momento. Mantenga sus manos y cualquier tipo de objetos lejos del ventilador.

• Siga siempre las instrucciones indicadas a continuación. No hacerlo podría ocasionar daños en el convertidor CC/CC y lesiones personales.

PRECAUCIÓN

• No intente llevar a cabo un arranque con batería auxiliar en la batería de 12 voltios al mismo tiempo cuando se realiza la carga de la batería Li-ion. De hacerlo podría dañar el vehículo o el equipamiento de carga y causar lesiones.
• ARIYA no se puede utilizar como vehículo de refuerzo ya que no puede proporcionar suficiente potencia para arrancar un motor a gasolina. Sin embargo, se puede utilizar un vehículo con motor a gasolina para proporcionar potencia a la batería de 12 voltios de un vehículo eléctrico.

1. Si la batería auxiliar está en otro vehículo B, ubique los dos vehículos (A y B) para que sus baterías de 12 voltios queden cerca una de la otra.

   No deje que se toquen los vehículos.

2. Aplique el freno de estacionamiento.
3. Pulse el botón de estacionamiento para colocar el vehículo en posición P (estacionamiento).
4. Apague todos los sistemas eléctricos innecesarios (faros, calefacción, aire acondicionado, etc.).
5. Coloque el botón de encendido en la posición OFF.
6. Retire las tapas con orificios (si están disponibles) de la batería de 12 voltios.

   Cubra la batería con un trapo viejo húmedo para reducir el riesgo de una explosión.

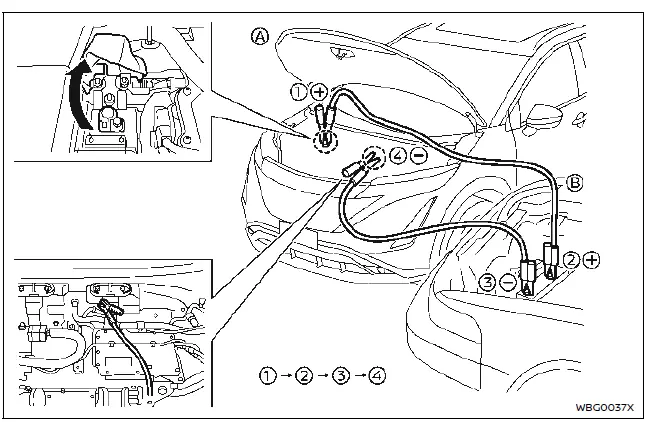

7. Conecte los cables en puente en la secuencia indicada en la ilustración (1 → 2→ 3→ 4).

PRECAUCIÓN

• Si la batería de 12 voltios se encuentra descargada, el botón de encendido no se podrá cambiar de la posición OFF.

  Conecte los cables en puente al vehículo de refuerzo B antes de pulsar el botón de encendido.

• Conecte siempre el positivo (+) al positivo (+) y el negativo (−) a la masa de la carrocería (por ejemplo, como se indica en la ilustración), no a la batería de 12 voltios.
• Asegúrese de que los cables en puente no toquen partes en movimiento en el compartimiento del motor y que las pinzas del cable no entren en contacto con ninguna parte metálica.

8. Arranque el motor del vehículo de refuerzo B.
9. Coloque el botón de encendido en la posición de conducción READY mientras el motor del vehículo de refuerzo B esté funcionando.

PRECAUCIÓN

Si el sistema no se inicia inmediatamente, pulse el botón de encendido en la posición OFF y espere 10 segundos antes de intentarlo nuevamente.

10. Después de iniciar el sistema EV, desconecte cuidadosamente el cable negativo y a continuación el cable positivo ( 4→ 3→ 2→ 1) y mantenga la posición de conducción READY durante más de 20 minutos para cargar la batería de 12 voltios.

11. Reemplace las tapas de ventilación (si están disponibles). Asegúrese de desechar el trapo utilizado para cubrir los orificios de ventilación ya que podría estar contaminado con ácido corrosivo.

12. Si es necesario, conecte el vehículo a una estación de carga o NISSAN EVSE (equipamiento de suministro para vehículos eléctricos (EVSE) (si está disponible) para cargar la batería Li-ion.

El vehículo no se podrá conducir hasta cargarse la batería Li-ion.

NOTA:

Si no es posible establecer el sistema en ON siguiendo este procedimiento, se recomienda ponerse en contacto con un concesionario certificado NISSAN ARIYA inmediatamente.
