Nissan Ariya: Monitor de vista trasera

• Información básica
• Cómo interpretar las líneas visualizadas
• Cómo estacionar con las líneas de curso predictivas

Información básica

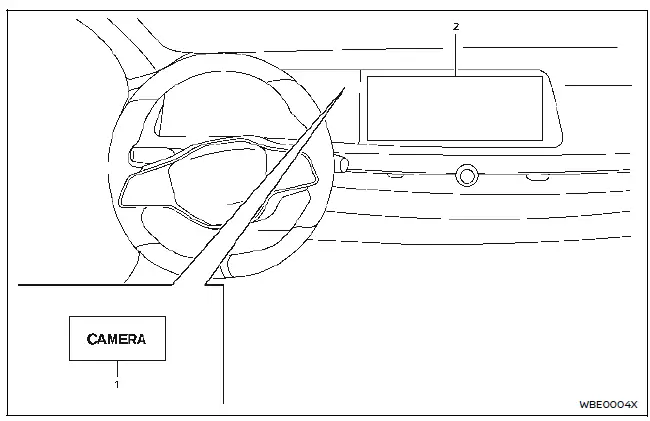

1. Botón de cámara (CAMERA)
2. Pantalla de visualización táctil

ADVERTENCIA

• Ignorar las advertencias e instrucciones para el uso adecuado del monitor de vista trasera podría causar lesiones graves o mortales.
• El monitor de vista trasera es una función de comodidad pero no es un sustituto para de reversa adecuado. Observe siempre hacia atrás por las ventanillas y verifique los espejos retrovisores para garantizar un desplazamiento seguro antes de conducir el vehículo. Vaya de reversa siempre lentamente.
• El sistema está diseñado como una ayuda al conductor para observar objetos inmóviles de gran tamaño ubicados directamente detrás del vehículo con el fin de evitar daños al vehículo.
• La línea de guía de distancia y la línea de ancho del vehículo deberán utilizarse como referencia sólo cuando el vehículo esté situado sobre una superficie pavimentada y nivelada. La distancia visualizada en el monitor sirve solamente como referencia y puede ser diferente a la distancia real entre el vehículo y los objetos visualizado

PRECAUCIÓN

Tenga cuidado de no arañar la lente de la cámara cuando retire suciedades o nieve de la parte delantera de la cámara.

El sistema de monitor de vista trasera muestra automáticamente una vista trasera del vehículo cuando la palanca de cambios se coloca en la posición R (reversa).

La radio podrá seguir escuchándose mientras el monitor de vista trasera esté activado.

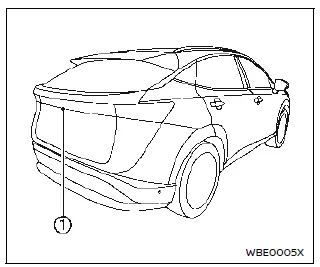

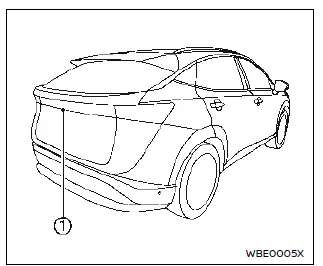

Para visualizar la vista trasera, el sistema de monitor de vista trasera utiliza una cámara 1 ubicada justo en la parte superior de la matrícula del vehículo.

Funcionamiento del sistema de monitor de vista trasera

Cuando el botón de encendido esté en la posición ON, mueva la palanca de cambios a la posición R (marcha atrás) para operar el monitor de vista trasera.

Cómo interpretar las líneas visualizadas

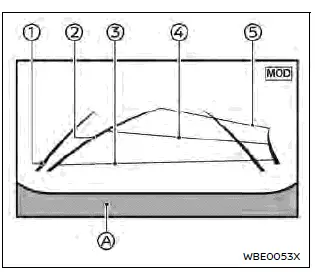

Las líneas de guía que indican el ancho y la distancia del vehículo hasta los objetos con respecto a la línea del parachoques A se visualizan en el monitor.

Líneas guía del ancho del vehículo 1: Indican el ancho del vehículo cuando se da marcha atrás.

Líneas de curso predictivas 2: Indican la trayectoria predictiva del vehículo cuando se da marcha atrás. Las líneas de curso predictivas se visualizarán en el monitor cuando se gire el volante de dirección con la palanca de cambios en la posición R (marcha atrás).

Las líneas guía del ancho del vehículo y el ancho de las líneas de curso predictivas son más amplias que el ancho real y la trayectoria.

Líneas guía de distancia:

Indican la distancia desde la carrocería del vehículo.

• Línea roja 3: aproximadamente 0,5 m (1,5 pies)
• Línea azul 4: aproximadamente 1 m (3 pies)
• Línea azul 5: aproximadamente 2 m (7 pies)

Diferencia entre la distancia predictiva y la distancia real

Información básica

Las líneas de guía visualizadas y sus ubicaciones en el suelo son solamente como referencia aproximada. Objetos reflejados cuesta arriba o cuesta abajo o los objetos sobresalientes serán localizados a distancias diferentes de los objetos visualizados en el monitor en relación con las líneas de guía (consulte las ilustraciones).

Si tiene dudas, observe los objetos alrededor mientras conduce de reversa o estaciónese y salga del vehículo para comprobar la ubicación de los objetos en la parte posterior del vehículo.

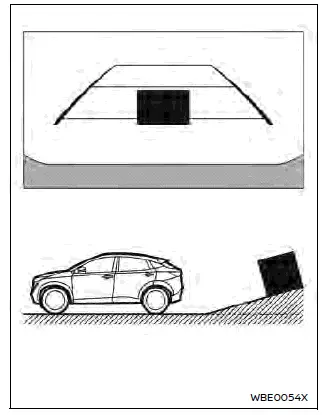

Marcha atrás en una cuesta ascendente pronunciada

Cuando dé marcha atrás al vehículo cuesta arriba, las líneas guía de distancia y ancho del vehículo parecen estar más cerca de lo que en realidad están. Tenga en cuenta que cualquier objeto en la cuesta está más lejos de lo que aparece en el monitor.

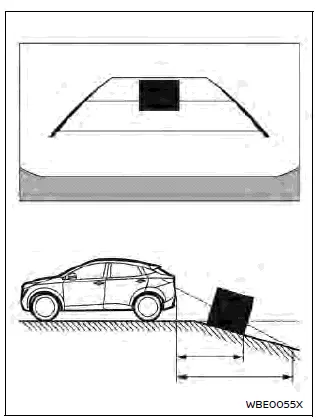

Marcha atrás en una cuesta descendente pronunciada

Cuando dé marcha atrás al vehículo cuesta abajo, las líneas guía de distancia y ancho del vehículo parecen estar más lejos de lo que en realidad están. Tenga en cuenta que cualquier objeto en la cuesta está más cerca de lo que aparece en el monitor.

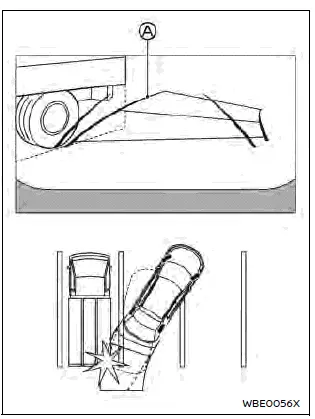

Marcha atrás cerca de un objeto en proyección

Las líneas de curso predictivas A no tocan el objeto en la pantalla. Sin embargo, el vehículo puede golpear el objeto si éste se proyecta más allá del curso real de la marcha atrás.

Marcha atrás por detrás de un objeto en proyección

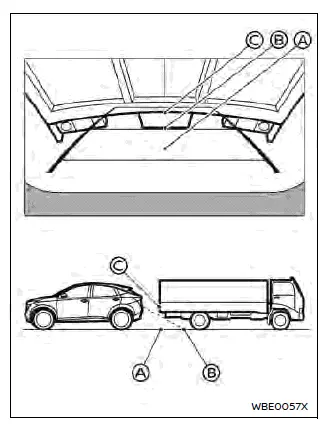

La posición C aparece en pantalla más lejos que la posición B. Sin embargo, la posición C está en realidad a la misma distancia que la posición A. El vehículo puede golpear el objeto cuando se da marcha atrás hacia la posición A si el objeto se proyecta más allá del curso real de la marcha atrás.

Cómo estacionar con las líneas de curso predictivas

ADVERTENCIA

• Si los neumáticos se sustituyen por otros de tamaño diferente, las líneas de curso predictivas podrían visualizarse incorrectamente.
• En una carretera con nieve o resbaladiza, puede existir una diferencia entre la línea de curso predictiva y la línea de curso real.
• Si se desconecta o se descarga la batería de 12 voltios, las líneas de curso predictivas podrían visualizarse de forma incorrecta. Si esto ocurre, por favor lleve a cabo los siguientes procedimientos:
  • Gire el volante de dirección desde bloqueo a bloqueo mientras la luz indicadora de conducción READY esté en ON.
  • Conduzca el vehículo en línea recta durante más de 5 minutos.
  • Cuando gire el volante de dirección con el botón de encendido en la posición ON, las líneas de curso predictivas podrían visualizarse de forma incorrecta.

1. Compruebe visualmente que el espacio de estacionamiento sea seguro antes de estacionar el vehículo.

2. La vista trasera del vehículo se visualiza en la pantalla A cuando la palanca de cambios se mueve a la posición R (marcha atrás).

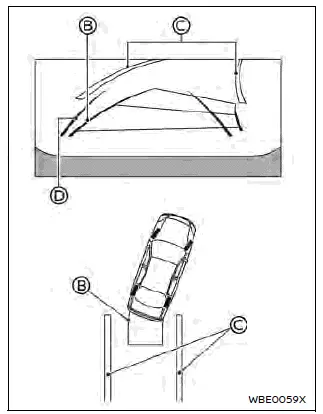

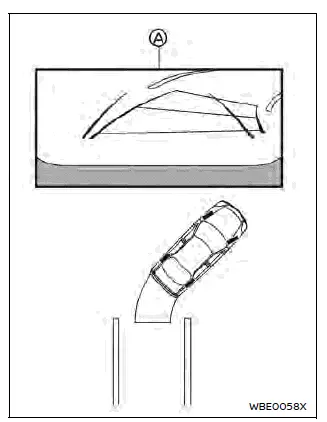

3. Dé marcha atrás al vehículo lentamente ajustando el volante de dirección de forma que las líneas de curso predictivas B entren en el espacio de estacionamiento C.

4. Mueva el volante de dirección para que las líneas guía de ancho del vehículo D sean paralelas al espacio de estacionamiento C y consulte las líneas de curso predictivas.

5. Cuando haya estacionado completamente el vehículo, coloque la posición de cambios en la posición P (estacionamiento) y aplique el freno de estacionamiento.

Ajuste de la pantalla

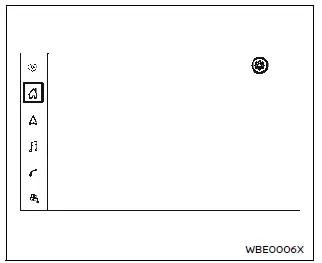

1. Toque la tecla " " en la pantalla de visualización táctil.

2. Toque la tecla " ".

3. Toque la tecla "Camera" (cámara).

4. Toque la tecla "Display Settings" (ajustes de pantalla).

5. Toque la tecla "+" o "-" del elemento deseado en la pantalla de visualización táctil. Podrá cambiarse el brillo, el contraste, el tono, el color y el nivel de negros.

NOTA:

No ajuste ninguna de las configuraciones de visualización del monitor de vista trasera cuando el vehículo esté en movimiento. Asegúrese de que el freno de estacionamiento se encuentre firmemente aplicado.

Cómo activar y desactivar las líneas de trayecto predictivas

Las líneas de curso predictivas se podrán activar o desactivar pulsando el botón CAMERA mientras la palanca selectora se encuentra fuera de la posición R (reversa).

Limitaciones del sistema de monitor de vista trasera

ADVERTENCIA

A continuación se indican las limitaciones del sistema del monitor de vista trasera. Ignorar la operación del vehículo de acuerdo con estas limitaciones del sistema podría ocasionar lesiones graves o mortales.

• El sistema no puede eliminar completamente los puntos ciegos y no está en capacidad de visualizar todo tipo de objetos.
• En el monitor de vista trasera no se visualizan las áreas de las esquinas del parachoques ni la parte inferior del parachoques debido a su límite de alcance de monitoreo. El sistema no visualizará objetos de pequeño tamaño debajo del parachoques, y no puede visualizar objetos cercanos al parachoques u objetos que se encuentren en el piso.
• Los objetos que aparecen en el monitor de vista trasera difieren de sus distancias reales debido a que se utiliza un lente gran angular.
• Los objetos reflejados en el monitor de vista trasera aparecerán visualmente opuestos en comparación a cuando se ven en el espejo retrovisor y en los espejos retrovisores exteriores.
• Utilice las líneas visualizadas como referencia. Las líneas sufren el efecto del número de ocupantes, nivel de energía, posición del vehículo, condiciones de la carretera e inclinación de la carretera.
• Asegúrese que el portón levadizo está cerrado de manera segura cuando retroceda.
• No coloque nada sobre la cámara de vista trasera. La cámara de vista trasera se encuentra instalada en la parte superior de la matrícula.
• Cuando lave el vehículo con agua a alta presión, asegúrese de no rociar agua cerca de la cámara. De lo contrario, podría entrar agua en la unidad de la cámara provocando condensación de agua en el lente, un funcionamiento incorrecto, incendio o descarga eléctrica.
• No golpee la cámara. Es un instrumento de precisión. De lo contrario, podría funcionar inadecuadamente o causar daños provocando así un incendio o una descarga eléctrica.

Las siguientes son limitaciones de funcionamiento y no representan un funcionamiento incorrecto del sistema:

• Cuando la temperatura es extremadamente alta o baja, la pantalla no podrá visualizar claramente los objetos.
• Cuando se refleja luz intensa directamente en la cámara, los objetos no podrán visualizarse claramente.
• Pueden aparecer líneas verticales en los objetos en la pantalla. Esto es debido a la luz intensa reflejada que proviene del parachoques.
• La pantalla podría parpadear bajo la luz fluorescente.
• Los colores de los objetos reflejados en el monitor de vista trasera pueden diferir en cierto modo de los colores de los objetos reales.
• Es posible que los objetos del monitor no se vean de forma clara en un lugar oscuro.
• Podría existir un retraso cuando cambie entre las vistas.
• Si se acumula suciedad, lluvia o nieve en la cámara, es posible que el monitor de vista trasera no muestre los objetos de forma clara. Limpie la cámara.
• No utilice cera en el lente de la cámara.

  Limpie cualquier residuo de cera con un trapo limpio humedecido con agente de limpieza suave diluido y luego seque con un trapo seco.

Mantenimiento del sistema

PRECAUCIÓN

• No utilice alcohol, bencina o solventes para limpiar la cámara.

  Esto provocará decoloración.

• No dañe la cámara ya que la pantalla del monitor podrá afectarse adversamente.

Si se acumula suciedad, lluvia o nieve en la cámara 1, es posible que el monitor de vista trasera no muestre los objetos de forma clara. Limpie la cámara frotando con un trapo humedecido con agente de limpieza suave diluido y luego seque con un trapo seco.
