Nissan Ariya: Medidores e indicadores

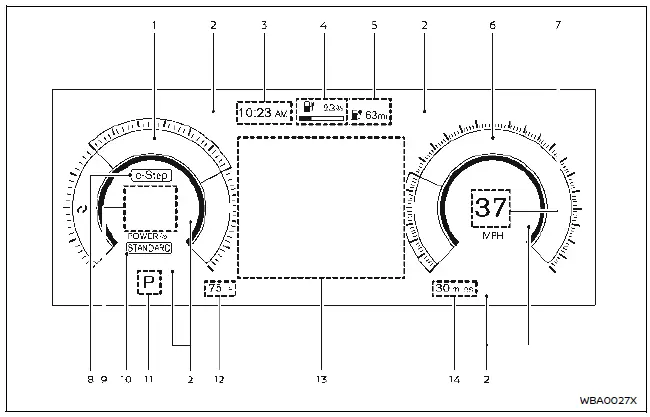

Información básica

1. Medidor de alimentación
2. Testigos y luces indicadoras
3. Reloj
4. Indicador de carga disponible de la batería Li-ion
5. Alcance estimado de conducción
6. Velocímetro
7. Velocidad del vehículo
8. Indicador e-Step
9. Pantalla personal
10. Indicador de selector de modo de conducción
11. Indicador de posición de cambios
12. Temperatura externa
13. Pantalla de información del vehículo
14. Odómetro

Se puede cambiar la perspectiva de la pantalla de medidores.

• Para la limpieza utilice un paño suave humedecido con agua. No utilice nunca paños ásperos, alcohol, bencina, diluyente o cualquier tipo de disolvente o toalla de papel con agentes químicos de limpieza. Podrían causar rasguños o decoloración del lente.
• No rocíe líquidos incluyendo agua en el lente del medidor. Rociar líquidos podría causar el funcionamiento incorrecto del sistema.

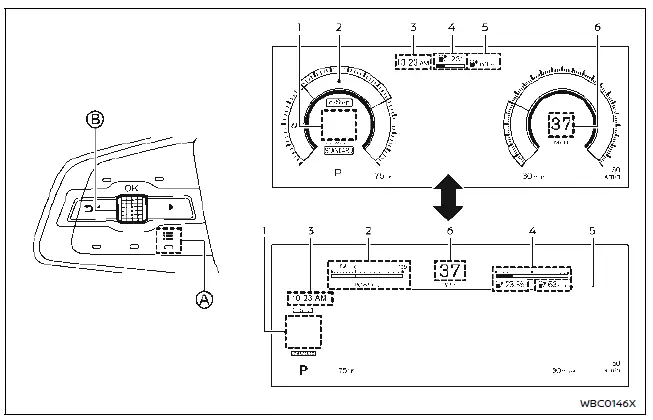

Cambiar la vista de la pantalla de medidores

1. Pantalla personal
2. Medidor de alimentación
3. Reloj
4. Indicador de carga disponible de la batería Li-ion
5. Alcance estimado de conducción
6. Velocidad del vehículo

La vista de la pantalla de medidores se puede cambiar con el fin de expandir el área de la pantalla de información del vehículo.

Para cambiar la vista de la pantalla de medidores:

1. Pulse el interruptor de control A en la parte izquierda del volante de dirección.

En el área de la pantalla de información del vehículo aparecerá "Accesos directos".

2. Seleccione "Cambiar vista pant." haciendo girar el selector de desplazamiento B y pulse para cambiar la visualización.

Velocímetro y odómetro

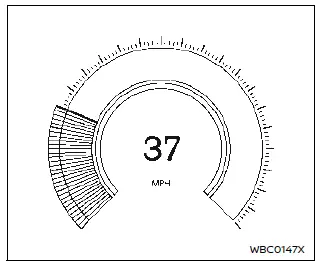

Velocímetro

El velocímetro indica la velocidad del vehículo (km/h o MPH).

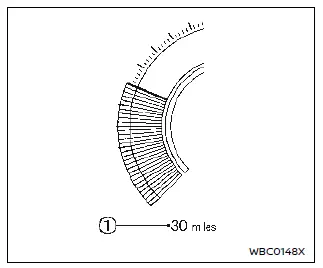

Odómetro

El odómetro 1 se visualiza en la pantalla de información del vehículo:

• cuando el botón de encendido está en la posición ON o conducción READY
• durante determinado periodo de tiempo después de haber colocado el botón de encendido en posición OFF

El odómetro visualiza la distancia total que ha recorrido el vehículo.

Medidor de potencia

El medidor de potencia visualiza el nivel de potencia del motor de tracción cuando se pisa el pedal del acelerador, al igual que el nivel de regeneración de la potencia proporcionada a la batería Li-ion con el freno regenerativo.

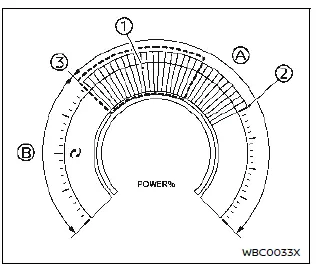

Este medidor visualiza el consumo actual A de la potencia del motor de tracción y la potencia de freno regenerativo proporcionada a la batería Li-ion B. La parte iluminada en blanco 1 en la pantalla se mueve hacia la derecha o hacia la izquierda según sea requerido.

El medidor de potencia se encuentra en estado neutro 3.

La parte iluminada en blanco se mueve hacia la derecha cuando se proporciona potencia al motor de tracción (se descarga la batería Li-ion).

La parte ilminada blanca se mueve hacia la izquierda cuando se genera y se proporciona potencia a la batería Li-ion por medio del sistema de frenos regenerativo (se carga la batería Li-ion).

El medidor de potencia también indica si la potencia proporcionada al motor es limitada. Cuando la potencia sea limitada, se visualizará una línea guía indicando el límite 2.

Cuando la batería Li-ion esté completamente cargada, el freno regenerativo se reduce automáticamente para evitar que la batería Li-ion se sobrecargue. Cuando la temperatura de la batería Li-ion sea alta/baja, el freno regenerativo también se reducirá automáticamente para evitar que la batería Li-ion se dañe.

Si la carga de la batería Li-ion es baja, la potencia aplicada al motor de tracción se reducirá. También se limitará la salida de potencia del motor si la temperatura de la batería Li-ion es alta/baja.

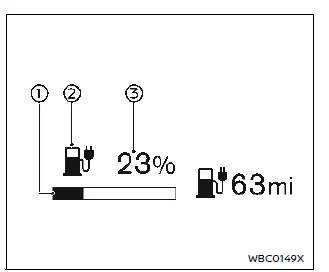

Indicador de carga disponible de la batería Li-ion

1. El indicador señala la carga de la batería Li-ion restante disponible aproximadamente para la conducción del vehículo.
2. El testigo de carga baja de la batería se enciende en color amarillo cuando la carga disponible de la batería Li-ion es baja.
3. Este valor indica el estado actual de carga (%) de la batería Li-ion.

Cargue la batería Li-ion antes de que el valor del porcentaje sea "0".

Cuando el testigo de carga baja de la batería se encienda en color amarillo, cargue tan pronto como sea posible, preferiblemente antes de que el valor de porcentaje sea "0". Cuando el valor de porcentaje sea "0" y el testigo de carga baja de la batería (amarillo) se encienda, quedará una pequeña reserva de carga en la batería Li-ion.

NOTA:

• La longitud de la barra del indicador se determina de acuerdo a la carga disponible y a la magnitud de carga que la batería Li-ion pueda almacenar bajo la temperatura actual.
• La temperatura influye en la magnitud de carga que la batería Li-ion pueda almacenar. La capacidad de almacenamiento de potencia de la batería Li-ion es menor cuando la batería Li-ion está fría. La capacidad de almacenamiento de potencia de la batería Li-ion es mayor cuando la batería Li-ion está caliente. La longitud de la barra del indicador puede cambiar según la magnitud de potencia que la batería Li-ion pueda almacenar. Por ejemplo, a medida que la batería Li-ion se enfríe más, se indicará una barra más larga debido a que la carga disponible corresponde a un porcentaje mayor que la capacidad de almacenamiento de potencia de la batería Li-ion.

  A medida que la batería Li-ion se caliente más, se indicará una barra más corta debido a que la energía restante corresponde a un porcentaje menor que la capacidad de almacenamiento de potencia de la batería Li-ion.

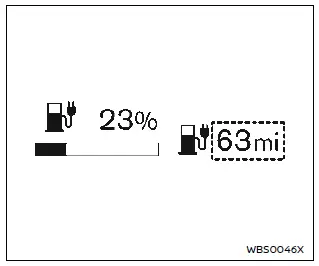

Alcance estimado de conducción

El alcance de conducción (km o millas) proporciona la distancia estimada de conducción del vehículo antes de que sea necesario recargar. El alcance de conducción se calcula constantemente según la cantidad de carga disponible de la batería Li-ion y al porcentaje de consumo real de potencia.

El alcance de conducción indicado corresponde a la distancia calculada según el estilo de conducción actual.

NOTA:

• Si continúa conduciendo el vehículo después de que se encienda el testigo de carga baja de la batería (amarillo) y la batería Li-ion está casi completamente descargada, se visualizará "---". Cargue la batería Li-ion tan pronto como sea posible.

  Cuando se cargue la batería Li-ion, se recuperará la indicación original.

• Después de cargar la batería Li-ion, el alcance de conducción indicado se calcula según el porcentaje real del consumo de energía de recorridos anteriores. El alcance de conducción indicado cambiará cada vez que la batería Li-ion se cargue completamente.
• El alcance de conducción aumentará o disminuirá según la conducción.
• Podrían ser necesarios 2 o 3 ciclos de batería para visualizar el kilometraje exacto.

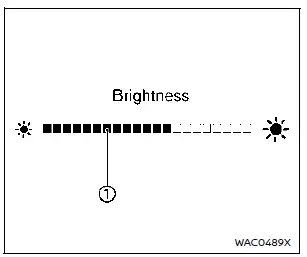

Control de brillo de instrumentos

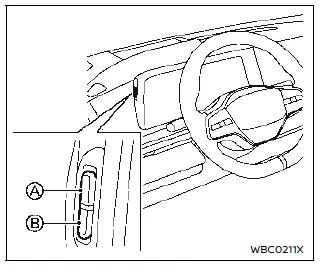

El interruptor de control de brillo de instrumentos funciona cuando el botón de encendido está en posición ON. Cuando se acciona el interruptor, la pantalla de información del vehículo cambia a la modalidad de ajuste de brillo.

Pulse el interruptor A para aplicar brillo a las luces del tablero de instrumentos. La barra 1 se desplaza hacia el lado derecho.

Pulse el interruptor B para oscurecer las luces. La barra 1 se desplaza hacia el lado izquierdo.

La pantalla de información del vehículo regresa a su visualización normal cuando el interruptor de control de brillo del tablero de instrumentos no se accione durante más de 5 segundos.

Indicador de posición de cambios

El indicador de posición de cambios señala la posición de cambios cuando el botón de encendido está en la posición ON o conducción READY.

Indicador e-Step

El indicador e-Step en la pantalla de información del vehículo indica el estado del sistema e-Step. Cuando el sistema e-Step esté activado, el indicador cambiará a color azul y se indicará "e-Step". Cuando el sistema e-Step esté desactivado, el indicador cambiará a color gris y se indicará "e-Step OFF".
