Nissan Ariya: Detección de objetos móviles (MOD)

• Información básica
• Funcionamiento del sistema MOD
• Limitaciones del sistema MOD

Información básica

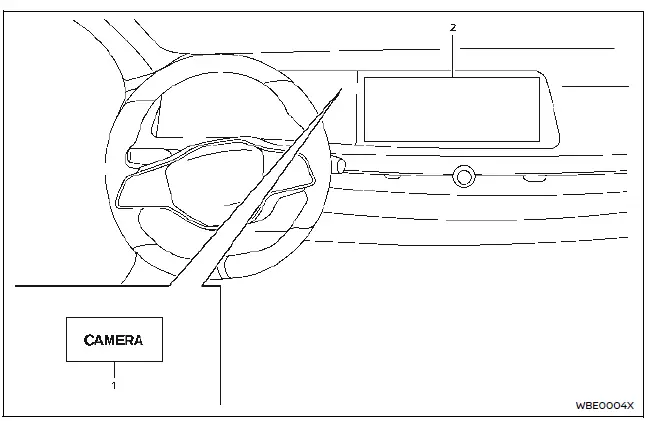

1. Botón de cámara (CAMERA)
2. Pantalla de visualización táctil

ADVERTENCIA

• Ignorar las advertencias e instrucciones para el uso adecuado del sistema de detección de objetos móviles podría causar lesiones graves o mortales.
• El sistema MOD no sustituye el procedimiento de conducción adecuado y no está diseñado para evitar el contacto con objetos circundantes al vehículo. Cuando realice maniobras, utilice siempre el espejo exterior y el espejo retrovisor y gírese y compruebe el entorno para garantizar que es seguro maniobrar.
• El sistema se desactiva a velocidades superiores a 8 km/h (5 MPH). Se reactiva a velocidades inferiores.
• El sistema MOD no está diseñado para detectar objetos estacionarios ubicados alrededor.

El sistema MOD puede informar al conductor sobre la presencia de objetos en movimiento cerca del vehículo cuando salga de garajes, al maniobrar en lotes de estacionamiento y en otras situaciones similares.

El sistema MOD detecta objetos en movimiento utilizando tecnología de proceso de imágenes las cuales se visualizan en la pantalla.

Funcionamiento del sistema MOD

El sistema MOD se encenderá automáticamente bajo las siguientes condiciones:

• Cuando la palanca de cambios está en la posición R (marcha atrás).
• Cuando se pulsa el botón CAMERA para activar el sistema del monitor inteligente Around View en la pantalla.
• Cuando la velocidad del vehículo disminuye a menos de aproximadamente 8 km/h (5 MPH).

El sistema MOD funciona en las siguientes condiciones cuando se visualiza la vista de la cámara:

• Cuando la palanca de cambios está en la posición P (estacionamiento) o N (punto muerto) y está detenido el vehículo, el sistema MOD detecta objetos móviles en la vista de ojo de pájaro. El sistema MOD no funcionará si alguna puerta está abierta. Si los espejos retrovisores exteriores están plegados, MOD podría no funcionar adecuadamente.
• Cuando la palanca de cambios está en la posición D (conducción normal), y la velocidad del vehículo es menor a aproximadamente 8 km/h (5 MPH), el sistema MOD detecta objetos móviles en la vista delantera o vista amplia delantera.
• Cuando la palanca de cambios está en la posición R (marcha atrás) y la velocidad del vehículo es menor a aproximadamente 8 km/h (5 MPH), el sistema MOD detecta objetos móviles en la vista trasera o en la vista amplia trasera. El sistema MOD no funcionará si el portón levadizo está abierto.

El sistema MOD no detecta objetos móviles en la vista lateral delantera. El icono MOD no se muestra en la pantalla durante esta vista.

Cuando el sistema MOD detecta un objeto móvil cerca del vehículo, el marco de color amarillo será visualizado en la vista donde el objeto es detectado y se escuchará una señal acústica una vez.

Cuando el sistema MOD continúe detectando objetos móviles, se seguirá visualizando el marco de color amarillo.

NOTA:

Mientras suene la señal acústica RCTA, el sistema MOD no emitirá señal acústica.

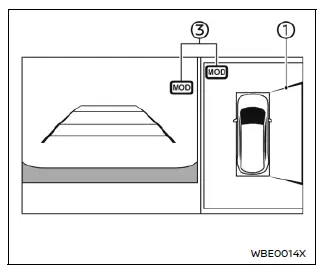

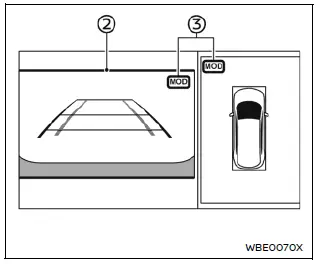

Vista delantera y de ojo de pájaro

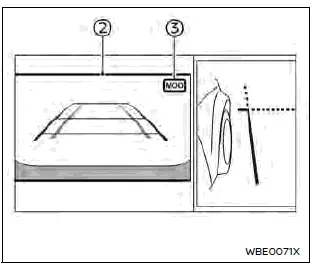

Vista trasera y de ojo de pájaro

Vista lateral delantera y trasera

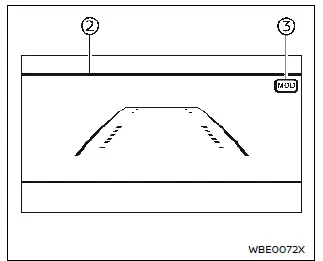

Vista amplia delantera (ejemplo)

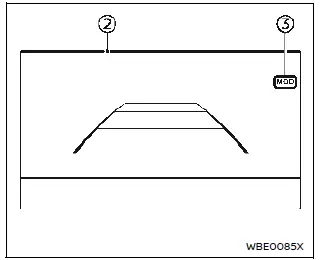

Vista amplia trasera

En la vista de ojo de pájaro, el marco de color amarillo 1 se visualiza en cada imagen de la cámara (delantera, trasera, derecha, izquierda) dependiendo del sitio donde se detecten los objetos móviles.

Las líneas de color amarillo 2 se visualizan en la vista delantera, vista trasera, vista amplia delantera y vista amplia trasera.

Se visualiza un icono MOD de color verde 3 en la vista en la cual está en funcionamiento el sistema MOD. Se visualiza un icono MOD de color gris 3 en la vista en la cual no está en funcionamiento el sistema MOD.

Si el sistema MOD se desactiva, el icono MOD 3 no se visualiza.

Activación y desactivación de MOD

El sistema MOD se puede activar y desactivar utilizando la pantalla de información del vehículo.

Limitaciones del sistema MOD

ADVERTENCIA

A continuación se indican las limitaciones del sistema MOD. Ignorar la operación del vehículo de acuerdo con estas limitaciones del sistema podría ocasionar lesiones graves o mortales.

• No utilice el sistema MOD cuando conduzca con remolque (modelos AWD). El sistema podría no funcionar correctamente.
• El ruido excesivo (por ejemplo, el volumen del sistema de audio o al abrir la ventanilla del vehículo) interferirá con el sonido de la señal acústica y podría no escucharse.
• El desempeño del sistema MOD estará limitado en conformidad con las condiciones ambientales y los objetos circundantes tales como:
  • Cuando existe bajo contraste entre el fondo y los objetos móviles.
  • Cuando existe una fuente de luz parpadeando.
  • Cuando está presente una luz potente como el faro de otro vehículo o la luz solar.
  • Cuando la orientación de la cámara no está en la posición usual, tal como cuando está plegado el espejo retrovisor exterior.
  • Cuando existe suciedad, gotas de agua o nieve en el objetivo de la cámara.
  • Cuando no cambia la posición de los objetos móviles en la pantalla.
• El sistema MOD podría detectar gotas de agua adheridas a la lente de la cámara, humo blanco proveniente del silenciador, sombras móviles, etc.
• El sistema MOD podría no funcionar correctamente dependiendo de la velocidad, dirección, distancia o forma de los objetos móviles.
• Si su vehículo se ve afectado por daños en las piezas en las cuales está instalada la cámara, quedando desalineadas o dobladas, la zona de detección podría quedar alterada y el sistema MOD podría no detectar objetos móviles correctamente.
• Cuando la temperatura es extremadamente alta o baja, la pantalla no podrá visualizar claramente los objetos. Esto no indica ningún funcionamiento incorrecto.

NOTA:

El icono de color verde MOD cambiará a color anaranjado si ocurre alguno de los siguientes eventos.

• Cuando el sistema no funciona adecuadamente.
• Cuando la temperatura del componente alcanza un alto nivel.
• Cuando la cámara de visión trasera ha detectado un obstáculo.

Si la luz del icono permanece encendida en color anaranjado, solicite la inspección del sistema MOD. Se recomienda consultar a un concesionario certificado NISSAN ARIYA para este servicio.

Mantenimiento del sistema

PRECAUCIÓN

• No utilice alcohol, bencina o solventes para limpiar la cámara.

  Esto provocará decoloración.

• No dañe la cámara ya que la pantalla del monitor podrá afectarse adversamente.

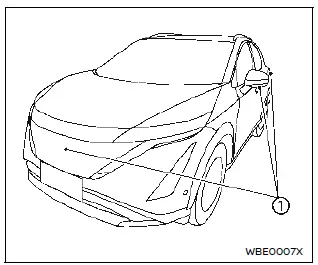

Si se acumula suciedad, lluvia o nieve en alguna de las cámaras 1, el sistema MOD podría no funcionar correctamente. Limpie la cámara frotando con un trapo humedecido con agente de limpieza suave diluido y luego seque con un trapo seco.
