Nissan Ariya: Portón levadizo

• Información básica
• Portón levadizo activado por medio de movimiento

Información básica

ADVERTENCIA

• Asegúrese siempre de cerrar firmemente el portón levadizo para evitar que se abra durante la conducción.
• No conduzca con el portón levadizo abierto.
• Para evitar el riesgo de lesiones graves o mortales a causa de un accionamiento accidental del vehículo y/o sus sistemas, incluyendo el atrapamiento en las ventanillas o la activación inadvertida del bloqueo de las puertas, no deje sin atención en su vehículo a los niños, a personas que requieren asistencia o a los animales domésticos. Además, en un día caluroso la temperatura en el interior de un vehículo con sus puertas cerradas podría ascender rápidamente lo suficiente para causar un riesgo significativo de lesiones graves o mortales a las personas o a los animales domésticos.
• Para evitar lesiones, antes de cerrar el portón levadizo, asegúrese siempre de que los miembros del cuerpo permanezcan alejados del marco de la puerta.

PRECAUCIÓN

No utilice portadores de accesorios para uso con fijación en el portón levadizo. De hacerlo causará daños en el vehículo.

Funcionamiento manual del portón levadizo

Desbloquee el portón levadizo para abrirlo. Tire del portón levadizo para abrir.

El portón levadizo puede desbloquearse:

• pulsando una vez el botón UNLOCK de la llave inteligente (modalidad de desbloqueo de todas las puertas) o dos veces (modalidad de desbloqueo de puerta selectivo).
• pulsando el interruptor de solicitud del portón levadizo.
• tocando en el sensor de desbloqueo capacitivo (modalidad de desbloqueo de todas las puertas).

Para cerrar el portón levadizo, empuje hacia abajo hasta que quede completamente asegurado.

Funcionamiento automático del portón levadizo

Información básica

Para accionar el portón levadizo automático, el vehículo deberá estar en la posición P (estacionamiento).

El portón levadizo automático no funcionará si el voltaje de la batería es bajo.

Si el portón levadizo se abre aproximadamente 150 mm (5,9 pulg.) o menos desde la posición de cierre total, el portón levadizo no se podrá accionar automáticamente con ninguna operación del interruptor. Para accionar el portón levadizo automático, cierre manualmente el portón levadizo.

El funcionamiento del portón levadizo automático podrá activarse o desactivarse en la pantalla de información del vehículo.

NOTA:

• Para modelos con portón levadizo activado por medio de movimiento: Cuando lave el vehículo, durante el encerado, mantenimiento, durante la instalación o cambio de la cubierta de la carrocería, o cuando salpique agua cerca del área del sensor de movimiento del pie, desactive el portón levadizo automático.
• Si se lleva a cabo consecutivamente el procedimiento de apertura o cierre automáticos, la modalidad de seguridad se activará y no podrá llevarse a cabo el accionamiento durante determinado periodo de tiempo. En este caso, espere un momento y lleve nuevamente a cabo el procedimiento.

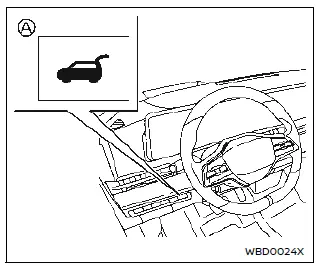

Interruptor del portón levadizo automático - Tablero de instrumentos

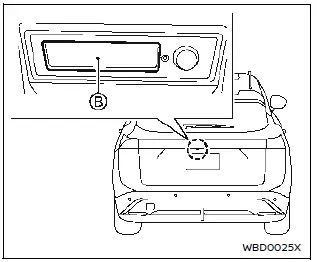

Interruptor de apertura del portón levadizo

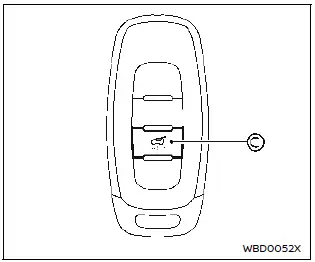

Botón del portón levadizo automático - Llave (ejemplo)

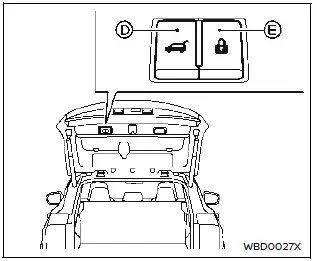

Interruptores de bloqueo y cierre del portón levadizo automático: Portón levadizo

Apertura automática (utilizando interruptores)

Cuando el portón levadizo se encuentre completamente cerrado, podrá abrirse totalmente de manera automática:

• pulsando el interruptor del portón levadizo automático A ubicado en el tablero de instrumentos durante más de 1 segundo
• pulsando el interruptor de apertura del portón levadizo B.
• pulsando el botón del portón levadizo automático C ubicado en la llave durante más de 1 segundo

La señal acústica exterior suena cuando el portón levadizo comienza a abrirse.

NOTA:

El portón levadizo puede abrirse mediante el interruptor A del portón levadizo automático o mediante el botón C del portón levadizo automático incluso si el portón levadizo está bloqueado. El portón levadizo se podrá desbloquear y abrir independientemente de las otras puertas, incluso si éstas están bloqueadas. Para abrir mediante el interruptor B de apertura del portón levadizo, el portón levadizo deberá estar desbloqueado (o la llave inteligente deberá estar dentro del rango de funcionamiento).

Cierre automático (utilizando interruptores)

Cuando el portón levadizo se encuentre completamente abierto, podrá cerrarse totalmente de manera automática:

• pulsando el interruptor del portón levadizo automático A ubicado en el tablero de instrumentos durante más de 1 segundo
• pulsando el botón del portón levadizo automático C ubicado en la llave durante más de 1 segundo
• oprimiendo el interruptor de cierre del portón levadizo automático D ubicado en la parte inferior del portón levadizo

La señal acústica exterior suena cuando el portón levadizo comienza a cerrarse.

Cierre y bloqueo automático

Todas las puertas y el portón levadizo se bloquearán y el portón levadizo se cerrará completamente de manera automática, pulsando el interruptor de bloqueo E del portón levadizo automático ubicado en la parte inferior del portón levadizo automático cuando el portón levadizo se encuentre completamente abierto y lleve consigo la llave inteligente cerca del portón levadizo.

La señal acústica exterior suena cuando el portón levadizo comienza a cerrarse.

Función de detenimiento y retroceso (si está disponible)

El portón levadizo automático se detendrá inmediatamente si se realiza una de las siguientes acciones durante la apertura o el cierre automático.

• oprimiendo el interruptor del portón levadizo automático A
• pulsando el interruptor de apertura del portón levadizo B.
• oprimiendo el interruptor de cierre del portón levadizo automático D ubicado en la parte inferior del portón levadizo
• oprimiendo el botón del portón levadizo automático C ubicado en la llave

El portón levadizo se desplazará en sentido de retroceso si se lleva a cabo nuevamente alguna de las anteriores acciones.

La señal acústica exterior suena cuando el portón levadizo comienza retroceder.

Función de retroceso automático

La función de retroceso automático permite que el portón levadizo retroceda automáticamente si algo queda atrapado en el portón levadizo durante su cierre o apertura. Cuando la unidad de control detecta un obstáculo, el portón levadizo retrocederá y se detendrá.

Si se detecta un segundo obstáculo, el movimiento del portón levadizo se detendrá.

Cada lateral del portón levadizo está equipado con un sensor de captura. Si el sensor de captura detecta un obstáculo durante el cierre automático, el portón levadizo retrocederá y se detendrá.

NOTA:

Si se daña o se retira el sensor de captura, la función de cierre automático no funcionará.

ADVERTENCIA

Hay una pequeña distancia inmediatamente antes de la posición de cierre que no se puede detectar.

Asegúrese de que todos los pasajeros mantienen sus manos, etc., fuera del alcance del espacio abierto del portón levadizo antes de cerrarlo.

Modalidad manual

Si el funcionamiento automático no está disponible, se podrá accionar el portón levadizo de forma manual. El funcionamiento automático podría no estar disponible si el voltaje de la batería es bajo o si el portón levadizo está abierto aproximadamente 150 mm (5,9 pulg.) o menos desde la posición de cierre completo. El portón levadizo podrá abrirse manualmente oprimiendo el interruptor de apertura del portón levadizo cuando el portón levadizo automático se encuentre desactivado.

Si se oprime el interruptor de apertura del portón levadizo automático durante el cierre o apertura automáticos, el funcionamiento automático se cancelará y el portón levadizo podrá accionarse manualmente. Esto permitirá restablecer las funciones de accionamiento automático normal.

Portón levadizo activado por medio de movimiento

Información básica

El portón levadizo podrá accionarse por medio de un movimiento rápido del pie realizado en la parte inferior del centro del parachoques trasero.

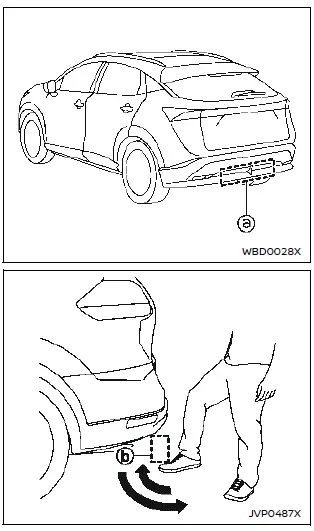

El sensor a de movimiento de pie está ubicado en la parte posterior del parachoques trasero. Cuando mueva su pie y luego lo retire en la parte inferior dentro del área de funcionamiento b de manera similar a un movimiento rápido del pie, y llevando consigo la llave inteligente, el portón levadizo se abrirá o se cerrará automáticamente.

Técnica para funcionamiento adecuado

• Mientras se encuentre en la parte posterior del vehículo, comience a hacer un movimiento rápido con el pie hacia delante.
• Levante el pie en dirección recta bajo el centro del parachoques trasero y a continuación coloque de nuevo inmediatamente el pie en el suelo con un movimiento continuo.
• No necesita mantener el pie bajo el parachoques trasero o mover el pie lado a lado. Coloque de nuevo inmediatamente el pie en el suelo.
• El movimiento del pie deberá ser en dirección recta, de manera suave y consistente.
• Después de finalizar el movimiento con el pie, retroceda y permita que el portón levadizo se abra/cierre.
• Después del movimiento con el pie sonarán tres pitidos y el portón levadizo comenzará a moverse dentro de un lapso de 2 segundos.

ADVERTENCIA

Evite que el portón levadizo se cierre/ abra involuntariamente. Podrían existir condiciones en las cuales no se desea que se cierre/abra el portón levadizo. Cuando lave o realice trabajos alrededor de la parte posterior del vehículo mantenga la llave inteligente fuera del alcance del portón levadizo, 2 m (7 pies) o más, o dentro del vehículo

NOTA:

• El sensor de movimiento de pie podría no funcionar bajo las siguientes condiciones:
  • Cuando se hace funcionar cerca de una localidad donde se transmiten fuertes ondas/ruido de frecuencia de radio, tales como una torre de TV, central eléctrica o radiodifusora.
  • Cuando el vehículo está estacionado cerca de un parquímetro.
• El portón levadizo automático no podrá funcionar si su pie permanece en el área de funcionamiento b.

PRECAUCIÓN

• Cuando lleve consigo la llave inteligente estando cerca del portón levadizo, cualquier persona, incluyendo a aquella que no lleve consigo la llave inteligente, podrá abrir o cerrar el portón levadizo con el movimiento del pie.
• No lleve a cabo el movimiento del pie en un lugar inestable (por ejemplo, en una cuesta o sobre suelo fangoso, etc.).

Función de apertura o cierre automático

El portón levadizo se abrirá completamente de manera automática utilizando el sensor de movimiento del pie.

1. Lleve consigo la llave inteligente.

2. Mueva su pie por debajo del parachoques trasero dentro del área de funcionamiento del sensor de movimiento del pie de manera similar al movimiento de una patada.

3. El portón levadizo se abrirá o se cerrará automáticamente.

Función de detenimiento y retroceso

El portón levadizo automático se detendrá inmediatamente si se realiza un movimiento del pie durante la apertura o el cierre automático. El portón levadizo se detiene incluso si no lleva consigo la llave inteligente.

El portón levadizo se desplazará en sentido contrario si se lleva a cabo nuevamente un movimiento del pie. El portón levadizo automático se desplaza en sentido contrario cuando lleve consigo la llave inteligente.

Sistema de modalidad de garaje

El portón levadizo se puede configurar para abrir hasta determinada altura llevando a cabo el siguiente procedimiento:

1. Abra el portón levadizo.

2. Tire del portón levadizo hacia abajo hasta la posición deseada y sosténgalo (existirá resistencia en el portón levadizo cuando se ajuste manualmente).

3. Mientras sostiene el portón levadizo en dicha posición, mantenga oprimido el interruptor D de cierre y bloqueo del portón levadizo durante aproximadamente 3 segundos o hasta que se escuchen 2 pitidos.

El portón levadizo se abrirá hasta la posición de ajuste seleccionada. Para cambiar la posición del portón levadizo, repita los pasos de 1 a 3 para configurar la posición del portón levadizo.

PRECAUCIÓN

No configure la posición del portón levadizo en un valor inferior a aproximadamente 1/3 del trayecto hasta la parte más baja utilizando la modalidad de garaje. Incluso si configura la posición del portón levadizo en un valor inferior a aproximadamente 1/3 del trayecto hasta la parte más baja, la altura se ajustará automáticamente hasta aproximadamente 1/3 del trayecto hasta la parte más baja.

Cierre automático

Cuando el portón levadizo alcanza la segunda posición, el motor de cierre se activa haciendo desplazar el portón trasero hasta la posición de seguro primario.

No aplique una fuerza excesiva cuando el cierre automático esté en funcionamiento.

La fuerza excesiva aplicada puede causar el mal funcionamiento del mecanismo.

PRECAUCIÓN

• El portón levadizo se cerrará automáticamente a partir de la posición secundaria. Para evitar pellizcarse, mantenga las manos y los dedos alejados del espacio abierto del portón levadizo.
• No permita que los niños accionen el portón levadizo.

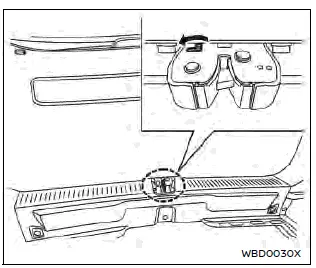

Palanca de liberación del portón levadizo

Si el portón levadizo no puede abrirse con el interruptor de bloqueo automático de las puertas debido a la batería de 12 voltios descargada, siga los siguientes pasos.

1. Pliegue los asientos traseros.

2. Introduzca una herramienta adecuada en la abertura de acceso.

Mueva la palanca de liberación hacia la izquierda. El seguro del portón levadizo se liberará.

3. Levante el portón trasero para abrirlo.

Se recomienda ponerse en contacto con un concesionario certificado NISSAN ARIYA tan pronto como sea posible para solicitar la reparación.
